مميز حكايتى ...... مع التاكيهات

طبعا حضرتك عارف البساتم بتشتغل إزاى وتوصيلها مع الكرنك من تحت
فوق بقى فى وش السلندر اه اللى بيميز عربية عن التانية

ماهو كل العربيات ميكانيكيا واحدة


اللى بيفرق العربية من التانية هو وش السلندر


الفيات عاملة وش سلندر خفيف وظريف وسهل الظبط لكن القوة اللى بيأثر بيها على أداء الموتور ضعيفة بالمقارنة مع المواتير الالمانى واليابانى لأن كل واحد عنده التكنولوجى بتاعته
اللى عمل بيها وش الموتور

العربيات الألمانى بقى عاملين تكنولوجى أحسن شوية والإيطاليين سرقوها منهم

اليابانيين بقى محدش قدهم عملوا وش سلندر تحفة بيطلع من مكنة 1600 قدرة 170 حصان

الآتى بقى أشكال الوش من جوا على وشرح التاكيهات بإذن الله

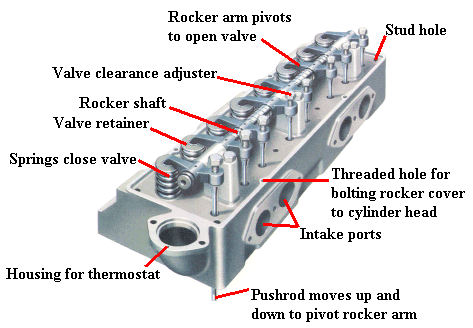

هنبدأ الأميريكان ماسلز الموستانج ، الصورة اللى جاية دى للوش بتاع السلندر
هتلاحظ الشواكيش طالعة نازلة فوق الصبابات والسوست الجامده دى اللى بتساعد انها تحكم الصبابات فى غرف الحريق
الشواكيش دى بقى لازم تظبط المسافة بينها وبين الصباب اللى بتدق عليه علشان ماتبقاش محملة ( علشان كده يقولك التاكيهات محملة) أو يكون الخلوص بزيادة فيقولك التاكيهات مفتوحة
وفى كلتا الحالتين العربية مش بتبقى مظبوطة - تسخن - تاكل بنزين - تنفخ زيت -تضرب كاوتش الصبابات - وحجات تانية كتير ممكن تعمل بلاوى مع ان ظبطها قمة فى السهولة والعبط
تمام كده وخلى بالك ان معظم مواتير الفيات بالشكل ده والشواكيش بتتظبط مسمار وصامولة


نوع تانى بقى وده فى معظم العربيات الألمانى زى ماقلتلك ، اللى الطلاينة سرقوها
ودى هتلاقيها فى الفولكس والفيات الألمانى والمواتير بتاعت السفينة الـ132
وهى دى بقى اللى لازم تروح للخراط علشان يظبطها
ده شكل وش ال132 من فوق بعد فك غطا التاكيهات


وده موتور كامه واحدة علوية برضو نفس النظام
ركز بقى ، لاحظ ان عمود الكامة ماشى من فوق ( اللى باللون الغامق ومتثبت فى الوش
شايف الأجزاء المثلثة اللى بتلمع وعاملة زى الجبنة النستو
هى دى حدبات الكامة
وظيفتها :
العمود ده معمول بالكمبيوتر ومتقسم انه طول ماهو بيلف يفتح الصبابات ويقفلها حسب تقسيمة الصانع
وده طبعا بيتزامن مع طلوع ونزول البستم والإشعال وهكذا
طيب اه اللى تحت حدبات الكامة بقى ؟؟
الأطباق والكستبانات
ده بيبقى فى النوع ده من وش السلندر
العمود بينزل يفتح الصباب ويقفله عن طريق الطبق والكستبان
الكستبان فوق سوستة الصباب خبط لزق
الأطباق بقى هى اللى بتتغير صيف وشتاء بمقاسات معروفه


بيتهيألى ان الصورة كده بدأت توضحلك صح ؟؟
علشان كده قابل بقى الصورة دى قطاع عرضى للوش
ده بالظبط زى ماقلتلك مثلث الجبنة النستو بالسن بتاعه طالع نازل يفتح الصباب ويقفل بالسوستة
لازم بقى المسافة مابين العمود ( قصدى مثلث الجبنة) تكون مريحة لما يكون السن بتاعه لفوق ولو مشكده بتروح للخراط بيشيل الأطباق بطريقة هو عارفها ويغيرها ويظبط الخلوص( المشكلة بقى يا كبير انك لازم تروح بدرييييي عند الخراط وتفتح كبوت العربية فى حته ظله وتبرد العربية تلج علشان يظبط الخلوص صح وماتبقاش محمله ولا مهوية لأنى زى ما قلت لو محملة هتاكل مثلث الجبنة النستو - تاكل بنزين - تهرب زيت لغرف الحريق لو ضغط الزيت جامد _ وبلاوى تانية كتير ) ربنا يكفينا شر التاكيهات

أشكال تانية برضو كنت عاوز أقولك عليها
النوع ده فى الهوندا الأكورد بحبه جدا لأنه يجمع مابين قوة العزم وسهولة الظبط
ولو مش واضح إسألنى
هتلاقى الشكل ده برضو فى بعض العربيات الصينى
بس الفرق بقى شكل المثلث فى عمود الكامة مختلف لأ كمان ده بيضاوى
وشايف المسمار اللى بصامولة الصغير ده اللى بتظبط التاكيهات منه شايف الجمال والسهولة وفى نفس الوقت برضة قوة العزم


انا ما بحبش الحال المايل ، بس الكامة المايلة برضو ليها عيوبها
وميزاتها ( مواتير شعبى بـ1800 جنية الموتور بالفتيس)
والشكل ده فى معظم مواتير ال131 الشعبى ومواتير البولونيز ( مع ان اخر موديل للبولونيز كان نازل 2003) بس فكرته حلوة برضه
عمود الكامة تحت ومايل كده ومتوصل بالكرنك وكاتينة(سير) كاوتش مسنن أو كاتينة جنزيز ( علشان كده يقولك المواتير الكاتينة الجنزير خشنة ) عمرها قصير المواتير دى من يومها
إتفرج بقى معلش طولت عليك


شواكيش شواكيش شواكيش هنا بقى الشواكيش طالعة نازلة بحركة العمدان الإستيك الرفيعة Pushrods اللى تحت دى بتاخد الحركة من تحت عند عمود الكامة ( الكامة السفلية اللى قلتلك عليها
ودى سهلة اوى اوى فى ظبطها مفك وبنسة وفيلر

اهو كمان شكل تانى ونفس الفكرة



إن شاء الله هدعم الموضوع بكام فديو كده لما ربنا يسهل

اللى يحب سيدنا النبى عليه الصلاة والسلام يدعيلى و يعمل لايك

الموضوع مش منقول وحاولت بقدر إستطاعتى انى اوضح وبإذن الله هنفضفض تانى
وإلى لقاء قريب

التعديل الأخير تم بواسطة Hisham.Elgazzar ; 22-05-2012 الساعة 08:35 PM
رد مع اقتباس
  #2
قديم 22-05-2012, 08:42 PM
الصورة الرمزية Hisham.Elgazzar
Hisham.Elgazzar Hisham.Elgazzar غير متواجد حالياً

من انا؟: الفقير إلى الله
هواياتي: جميع الأعمال اليدوية-IT

تاريخ التسجيل: Dec 2011
الموقع: مكـــــــ عين شمس-م.نصر-التجمع الأول ــــــانى
المشاركات: 5,057
Hisham.Elgazzar has a reputation beyond reputeHisham.Elgazzar has a reputation beyond reputeHisham.Elgazzar has a reputation beyond reputeHisham.Elgazzar has a reputation beyond reputeHisham.Elgazzar has a reputation beyond reputeHisham.Elgazzar has a reputation beyond reputeHisham.Elgazzar has a reputation beyond reputeHisham.Elgazzar has a reputation beyond reputeHisham.Elgazzar has a reputation beyond reputeHisham.Elgazzar has a reputation beyond reputeHisham.Elgazzar has a reputation beyond repute
افتراضي رد: حكايتى ...... مع التاكيهات

إهداء خاص لأخى وصديقى مستر كارز أدماير
رد مع اقتباس
  #3
قديم 22-05-2012, 08:44 PM
الايطالى الصغير الايطالى الصغير غير متواجد حالياً

تاريخ التسجيل: Dec 2011
الموقع: مصر
المشاركات: 288
الايطالى الصغير has much to be proud ofالايطالى الصغير has much to be proud ofالايطالى الصغير has much to be proud ofالايطالى الصغير has much to be proud ofالايطالى الصغير has much to be proud ofالايطالى الصغير has much to be proud ofالايطالى الصغير has much to be proud ofالايطالى الصغير has much to be proud ofالايطالى الصغير has much to be proud ofالايطالى الصغير has much to be proud of
افتراضي رد: حكايتى ...... مع التاكيهات





الله أكبر


ماشاء الله عزوجل




شرح ولا أروع ولااجمل من كده

شفيت صدورنا من الجهل بالتاكيهات



ربنا يباركلك

كنت مستنى موضوع زى ده

لانى عايز اضبط تاكيهات لوحدى على العربية المسكينة اللى عندى ال 128

ممكن تتكرم وتطبق كلامك على ال128

اعمل ايه بالضبط علشان اضبط تاكيهات 128

والخطوات


وفعلا

موضوع جميل وشرح روعة من عضو ذهبى فعلا

رد مع اقتباس
  #4
قديم 22-05-2012, 08:57 PM
virusx_x virusx_x غير متواجد حالياً
هواياتي: نتاوي

تاريخ التسجيل: Apr 2012
الموقع: جيزة
المشاركات: 248
virusx_x is a splendid one to beholdvirusx_x is a splendid one to beholdvirusx_x is a splendid one to beholdvirusx_x is a splendid one to beholdvirusx_x is a splendid one to beholdvirusx_x is a splendid one to beholdvirusx_x is a splendid one to behold
افتراضي رد: حكايتى ...... مع التاكيهات

علي الموضوع الممتاز و متابع معاك و في انتظار البقية
رد مع اقتباس
  #5
قديم 22-05-2012, 08:57 PM
الصورة الرمزية amr elsisi 1
amr elsisi 1 amr elsisi 1 غير متواجد حالياً

التخصص العملى: مفتش صيانة

تاريخ التسجيل: Oct 2011
الموقع: الاسكندرية
المشاركات: 2,464
amr elsisi 1 has a reputation beyond reputeamr elsisi 1 has a reputation beyond reputeamr elsisi 1 has a reputation beyond reputeamr elsisi 1 has a reputation beyond reputeamr elsisi 1 has a reputation beyond reputeamr elsisi 1 has a reputation beyond reputeamr elsisi 1 has a reputation beyond reputeamr elsisi 1 has a reputation beyond reputeamr elsisi 1 has a reputation beyond reputeamr elsisi 1 has a reputation beyond reputeamr elsisi 1 has a reputation beyond repute
افتراضي رد: حكايتى ...... مع التاكيهات

الله ينور عليك ويجعلة في ميزان حسناتك
